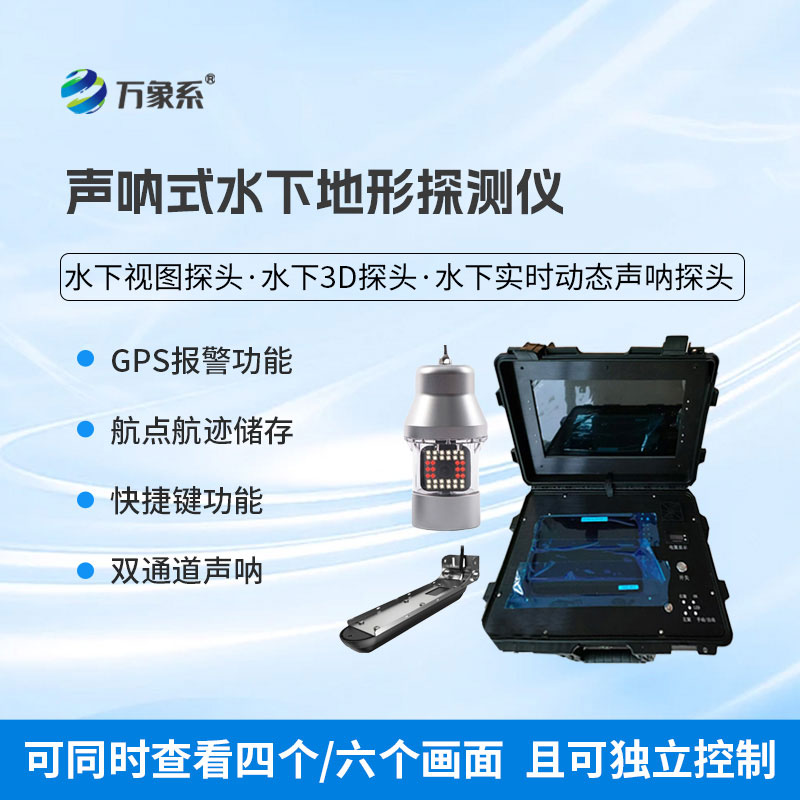

聲吶式水下地形探測儀又稱水下前視聲納探測儀，水下聲納探測儀，聲吶式水下地形探測儀是一款利用聲吶技術進行水下地形探測的設備，能夠?qū)崿F(xiàn)對水下地形的精確測繪。無論是靜態的水下地形，還是動態的水下目標，都能在短時間內被準確描繪出來，可在廣闊的水域內進行有效的地形探測和定位。

多功能水下聲吶搜救系統技術不斷探索，借助極清晰的成像技術為下水打撈、救援者提供了河床、水域的掃描視圖、三維視圖以及水下生命的探測，可以更加直觀了

解水下結構，大大提高了水下作業的效率，是水下打撈救援可依賴重要的設備之一

1、屏幕類型：9寸IPS屏，分辨率≥1900*1080，亮度≥1200尼特。

2、屏幕功能：中文操作系統，可開啟四分屏/六分屏，同時查看四個/六個畫面，且可獨立控制，也可任意設置組合界面，可顯示定位、水溫、時間、量程。

3、耐壓水深：≥300m。

4、防水等級：≥IP68。

5、快捷鍵功能：具有5個可自定義編輯快捷按鍵。

6、可視角度：垂直視角160°，80°上/下，水平視角 160°，80°左/右。

7、探測量程：結構下掃≥90m，結構側掃≥180m，最大量程深度≥300m。

8、支持功能：自動舵、藍牙連接、雷達兼容性3G、4G、HALO24雷達天線、GPS、WAAS/EGNOS、全球簡易海圖、船舶自動識別、內置CHIRP1和CHIRP2雙通道聲吶。

9、聲吶工作頻率：50KHZ/83KHZ/200KHZ/455KHZ/800KHZ/1200KHZ，可用CHIRP頻率。

10、錄制功能：聲吶、結構掃描具有錄制功能可回放分析。

11、工作電壓：12V。

12、功耗：33.12W。

13、聲吶功率：600W。

14、使用環境溫度：-15℃~+55℃。

15、設備配置：NMEA0183數據輸出/輸入RS422、支持波特率4800,19200,38400、2個以太網接口、1個NMEA2000數據接口、視頻輸入接口、2個微型SD數據卡插槽，最大支持32G。

16、航點和航跡儲存數量：航點儲存數量3000個、航跡儲存數量100條、航跡儲存數量、100(每條航跡最多10000點)、支持船舶自動識別系統、可支持音響功放連接。

17、聲吶警報: 淺水報警，GPS報警功能。

18、供電配置: 供電箱具有兩種供電模式，分別為內置電池供電和外置AC供電，供電箱可顯示電池電量，可快速插拔電池接口充電，電池續航時間≥12小時，外置AC供電可實現無限續航。

19、拆卸支架和手持探桿：主機和聲吶探頭應具備可安裝可拆卸支架，可快速在沖鋒舟/橡皮艇上安裝使用，具備調節聲吶探頭深淺功能。

20、水下視圖探頭

探頭直徑：≤70mm。

高度：≤162mm。

防水等級：≥IP68。

視角：120°。

旋轉角度：可左右旋轉360°。

線纜：標配50米，直徑5MM，可用于水下和深井探測。

工作水深：50米。

使用溫度：-20--60度。

儲存溫度：-30--80度。

調節方式：手動/自動。

照明功能：≥36顆高亮夜視燈，白光燈24顆 ，紅外燈12顆，具有白光和紅外切換使用功能。

21、水下3D探頭，具備水下三維立體成像能力

側掃/下掃描成像：455/800KHZ。

探頭功率：500w RMS，工作溫度范圍-28～75攝氏度，防水等級ipx7。

電源：12/24V雙電壓，工作電壓范圍9V～32V直流電。

標配線纜：6米。

支持軟件升級更新。

22、水下實時動態聲吶探頭，具備實時動態影像能力

掃描范圍：135度角，可切換下掃，前掃，前平掃等模式。

聲吶頻率范圍：550KHZ～1100KHZ，具備傳統聲吶功能。

最大量程范圍：≥150米，有效量程≥60米。

防水等級：ip67。

存儲溫度范圍：-30～70攝氏度，探頭使用水溫范圍0～35攝氏度。

供電電壓：12/24V雙電壓，工作電壓范圍10.8V～31.2V直流電，最大電流1.5A。

標配線纜：7.6米。

支持軟件升級更新。
